Quel bouchon de ventilation étanche protège votre équipement ?

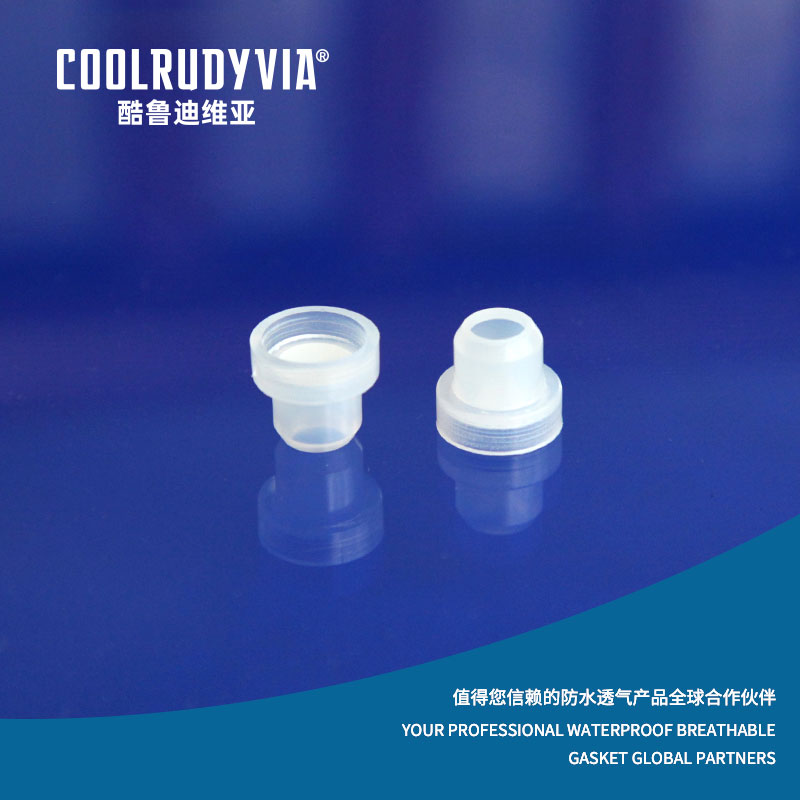

Bouchon de ventilation étanche La technologie permet l’égalisation de la pression et la gestion de l’humidité dans les enceintes scellées tout en maintenant la protection contre l’infiltration. Cet examen technique couvre les systèmes d'évaluation IP, l'ingénierie des membranes et les spécifications d'approvisionnement essentielles pour les acheteurs B2B des secteurs de l'automobile, de l'éclairage et de l'industrie.

Fondamentaux de la ventilation étanche

Normes d'indice IP et protection contre les infiltrations

Les codes de protection internationale (IP) classent les boîtiers mécaniques et électriques contre l'intrusion de solides et de liquides. Le deuxième chiffre concerne spécifiquement la protection contre la pénétration de liquide, avec des valeurs allant de 0 (pas de protection) à 9K (nettoyage à la vapeur haute pression).

Spécifications d'indice IP :

Note	Niveau de protection	Conditions d'essai	Applications typiques
IP54	Poussière limitée, projections d'eau	10L/min, durée 5 min	Panneaux électriques intérieurs
IP65	Jets d'eau étanches à la poussière	12,5 L/min, 3 m de distance	Boîtiers d'éclairage extérieur
IP66	Jets d'eau puissants et étanches à la poussière	100 L/min, 3 m de distance	Équipement marin, lavage intensif
IP67	Immersion temporaire étanche à la poussière	1 m de profondeur, 30 minutes	Electronique submersible
IP68	Immersion continue et étanche à la poussière	Fabricant spécifié	Capteurs sous-marins, équipement de plongée
IP69K	Vapeur haute pression étanche à la poussière	80°C, pression 8-10MPa	Transformation alimentaire, nettoyage de véhicules

Science des membranes respirantes

Une ventilation étanche efficace repose sur des membranes en polytétrafluoroéthylène expansé (ePTFE) avec des structures microporeuses (taille des pores de 0,1 à 10 μm). La tension superficielle empêche la pénétration de l'eau liquide (angle de contact > 140°) tandis que la vapeur d'eau se diffuse à travers les pores interconnectés via la diffusion Knudsen et le transport Fickian.

Bouchon d'aération étanche IP67 pour éclairage extérieur

Bouchon de ventilation étanche IP67 pour éclairage extérieur applications répond au défi critique du cycle thermique dans les luminaires scellés. L'efficacité des LED génère de la chaleur pendant le fonctionnement ; le refroidissement crée une pression négative attirant l’humidité à travers les joints.

Exigences de résistance à la poussière et à l’immersion

Les appareils d’éclairage extérieur sont exposés à des expositions environnementales, notamment à la pluie, à la neige et au nettoyage à haute pression. L'indice IP67 garantit la fonctionnalité après une immersion temporaire lors d'une inondation ou d'une immersion accidentelle. Une protection complète contre la poussière (indice 6) empêche la dégradation optique due à l'accumulation de particules sur les réflecteurs et les lentilles.

Changzhou Baonong New Material Technology Co., Ltd. développe des produits imperméables et respirants largement utilisés dans les phares automobiles, garantissant la sécurité d'utilisation et de transport grâce à la caractéristique respirante mais imperméable.

Gestion thermique dans les luminaires scellés

Les bouchons d'aération permettent le transfert de chaleur par convection tout en maintenant l'intégrité du joint. La modélisation thermique indique une réduction de 15 à 25 % de la température de la cavité interne par rapport aux conceptions entièrement scellées, prolongeant ainsi la durée de vie du pilote LED de 30 à 40 %.

Spécifications de l’évent d’éclairage extérieur :

Paramètre	Éclairage public	Éclairage d'inondation	Industriel à grande hauteur
Diamètre de ventilation (mm)	10-12	12-16	16-20
Débit d'air (L/min)	0,5-1,0	1.0-2.0	2.0-4.0
Température de fonctionnement (°C)	-40 à 85	-40 à 100	-40 à 120
Surface membranaire (mm²)	20-30	40-60	80-120
Indice de protection	IP67	IP66/IP67	IP66/IP68

Bouchon d'aération respirant et étanche M12

Bouchon d'aération respirant et étanche M12 les configurations utilisent des normes de filetage métriques (M12 × 1,5) courantes dans les équipements automobiles et industriels européens. La géométrie du filetage assure la rétention mécanique tandis que la compression du joint torique assure l'étanchéité primaire.

Normes de filetage et géométrie d'étanchéité

Les filetages M12 × 1,5 offrent un pas de 1,5 mm avec un angle de flanc de 60°. La longueur d'engagement de 8 à 10 mm garantit une résistance adéquate au cisaillement du filetage (rétention de traction minimale de 50 N). Les matériaux des joints toriques comprennent :

• FKM (Viton): -20°C à 200°C, excellente résistance chimique
• EPDM : -40°C à 120°C, résistance supérieure à l'eau et à la vapeur
• Silicone (VMQ) : -60°C à 200°C, faible déformation rémanente
• NBR : -30°C à 100°C, usage général économique

Applications automobiles et industrielles

Les évents M12 dominent les boîtiers de calculateurs automobiles, les modules de commande de transmission et les packs de batteries de véhicules électriques. Les applications d'automatisation industrielle incluent les boîtiers de servomoteurs et les boîtiers d'automates exposés à des environnements de lavage.

Bouchon de ventilation étanche pour boîtier électrique

Bouchon de purge d'air étanche pour coffret électrique Les systèmes préviennent les pannes liées à la condensation grâce à l'égalisation de la pression. L’étanchéité du boîtier emprisonne l’air chargé d’humidité ; les chutes de température provoquent de la condensation sur les composants critiques.

Égalisation de pression et prévention de la condensation

Des variations diurnes de température de 20°C génèrent des différences de pression de 7 à 10 kPa dans des enceintes étanches de 100 litres. Les bouchons d'aération égalisent la pression en quelques secondes tout en bloquant la pénétration de l'eau liquide. La réduction du risque de condensation est corrélée au taux de renouvellement de l’air :

Volume du boîtier (L)	Débit de ventilation recommandé (L/min)	Temps d'égalisation de la pression	Réduction du risque de condensation
10-25	0,2-0,5	< 30 secondes	85-90%
25-100	0,5-1,5	< 60 secondes	80-85%
100-500	1,5-5,0	< 120 secondes	75-80%
500-2000	5,0-15,0	< 300 secondes	70-75%

Normes d'intégrité du boîtier

Les classifications NEMA 4X et UL 50E Type 4X nécessitent une résistance à la corrosion et une étanchéité à l'eau équivalentes à IP66. L'intégration des bouchons d'aération doit maintenir ces valeurs nominales grâce à la compression du joint et à l'étanchéité des filetages.

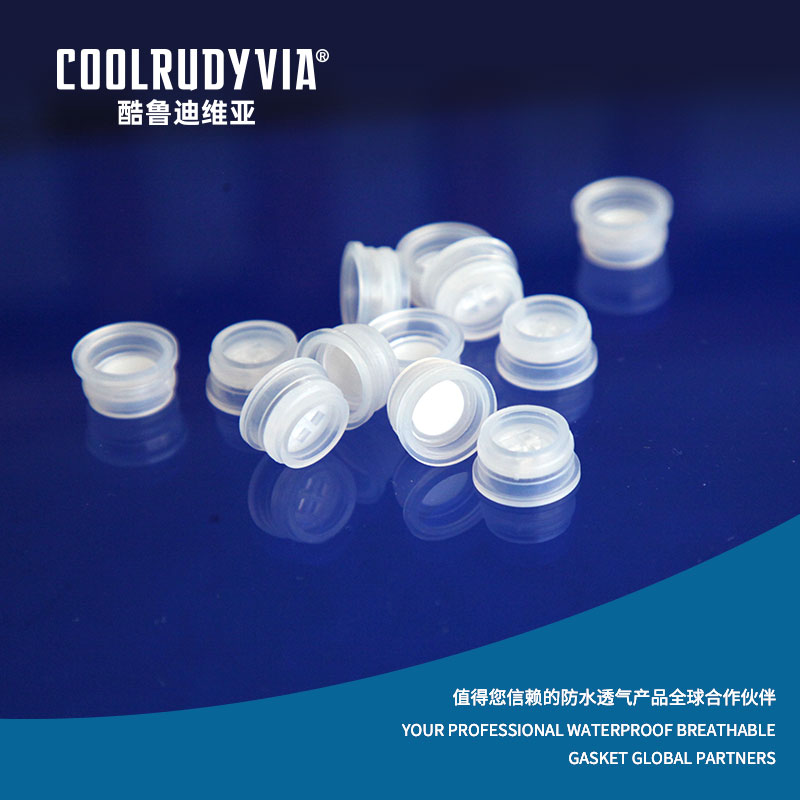

Bouchon d'aération étanche en plastique avec membrane

Bouchon d'aération étanche en plastique avec membrane la construction équilibre la rentabilité avec les exigences de performance. Les matériaux du boîtier et les spécifications de la membrane déterminent la compatibilité chimique et la durée de vie.

Ingénierie des membranes ePTFE

La fabrication de membranes implique l’étirement mécanique du PTFE pour créer des structures microporeuses (morphologie nœud-fibrille). Les paramètres clés comprennent :

• Porosité : Fraction de vide de 70 à 85 % pour une perméabilité élevée aux gaz
• Épaisseur : 20-100 μm équilibrant la force et la perméabilité
• Point de bulle : >100 kPa (pression minimale pour forcer le liquide à travers les pores)
• Pression d'entrée d'eau : >50 kPa pour l'indice IP67
• Perméabilité à l'air : 5-50 L/min/cm² à un différentiel de 7 kPa

Comparaison des performances des membranes :

Type de membrane	Pression d'entrée d'eau (kPa)	Débit d'air (L/min/cm²)	Résistance chimique	Température de fonctionnement (°C)
Norme ePTFE	50-100	20-30	Excellent	-200 à 260
ePTFE Oléophobe	30-70	15-25	Bon (résistant à l'huile)	-200 à 260
Enduit PU	30-50	10-20	Modéré	-40 à 80
PVDF	40-80	15-25	Excellent	-40 à 150

Compatibilité des matériaux et résistance chimique

Les matériaux du boîtier doivent résister à l’exposition environnementale :

• PA66 (Nylon66) : Bonne tenue mécanique, résistance aux fluides automobiles
• PBT (Polybutylène Téréphtalate) : Excellente stabilité dimensionnelle, propriétés électriques
• PP (Polypropylène) : Rentable, résistant aux produits chimiques, résistance inférieure
• COUP D'OEIL : Environnements chimiques agressifs et à haute température

Changzhou Baonong New Material Technology Co., Ltd. possède un atelier aux normes industrielles de plus de 6 000 mètres carrés et est équipé de plus de 90 ensembles d'équipements automatisés indépendants appartenant à la propriété intellectuelle qui sont rapides, précis, stables et fiables.

Fabricant de bouchons d'aération étanches à visser

Sélection d'un fabricant de bouchons d'aération à vis étanches nécessite la vérification des systèmes qualité, des capacités de test et de la cohérence de la production. La précision du filetage et l’intégrité de la membrane ont un impact direct sur les performances sur le terrain.

Systèmes de contrôle qualité et de double inspection

La gestion globale de la qualité comprend :

• Inspection des matériaux entrants : Tests MFI de résine, vérification du point de bulle de la membrane
• Surveillance en cours de processus : Diamètre du pas de filetage (±0,05 mm), validation du couple
• Test final : Test d'étanchéité à 100 % (méthode de chute de pression), inspection visuelle
• Contrôle statistique des processus : Cpk >1,33 pour les dimensions critiques

Après huit années de développement, Changzhou Baonong New Material Technology Co., Ltd. est devenu l'un des rares fabricants intégrés standardisés, modernes et de haute qualité spécialisés dans les produits de série de membranes imperméables et respirantes. Chaque produit est soumis à un double mécanisme d'inspection comprenant des tests automatiques d'équipement et une inspection manuelle, garantissant une qualité stable, fiable et sûre.

Ingénierie d’applications spécifiques à l’industrie

Protection des phares automobiles

Les phares LED modernes génèrent une chaleur importante dans des boîtiers scellés. Les bouchons d'aération empêchent la condensation pendant le cycle thermique tout en bloquant la poussière et l'eau de lavage à haute pression. Les spécifications automobiles exigent :

• Cycles de température : -40°C à 120°C, 500 cycles
• Lavage sous pression : 80°C, 80-100 bar, distance 10-15 cm
• Résistance chimique : carburants, huiles, produits de nettoyage, sels de déneigement
• Résistance aux vibrations : 10-2 000 Hz, 5 g RMS selon ISO 16750-3

Ventilation des emballages de boissons et de pesticides

Les conteneurs agrochimiques nécessitent une ventilation pour empêcher l'accumulation de pression lors des changements d'altitude ou des fluctuations de température, tout en empêchant les fuites de liquide s'ils sont inversés. Bouchon de ventilation étanche la technologie permet :

• Égalisation de pression pendant le transport aérien (altitude 0-12 000 m)
• Prévention de la déformation des conteneurs et des dommages aux étiquettes
• Blocage des fuites de pesticides liquides (tension superficielle >50 mN/m)
• Compatibilité avec les formulations chimiques agressives

Ces produits sont largement utilisés dans les emballages de bouteilles de boissons, les emballages de pesticides, etc., garantissant la sécurité d'utilisation et de transport grâce à la caractéristique d'être respirants mais imperméables.

Services d'approvisionnement et de personnalisation

Spécifications OEM et livraison rapide

Le développement de bouchons de ventilation personnalisés répond aux exigences d’applications spécifiques. Les options de personnalisation incluent :

Type de personnalisation	Temps de développement	MOQ (unités)	Investissement en outillage
Variation de couleur (moule standard)	1-2 semaines	5 000	Aucun
Logo/Impression	2-3 semaines	10 000	Minimum (configuration d'impression)
Modification de la taille du filetage	4-6 semaines	20 000	Modéré (threading tools)
Propriétés de membrane personnalisées	6-8 semaines	50 000	Élevé (développement membranaire)
Conception personnalisée complète	10-12 semaines	100 000	Fabrication de moules complets

L'entreprise peut fournir à ses clients divers produits professionnels de manière rapide, stable, efficace et de haute qualité, aidant ainsi les clients à gagner la confiance des consommateurs.

Foire aux questions

Comment puis-je sélectionner l'indice IP correct pour mon environnement spécifique ?

La sélection de l’indice de protection IP équilibre les exigences de protection avec les compromis en termes de coût et de performances. Bouchon de ventilation étanche IP67 pour éclairage extérieur les applications conviennent aux environnements présentant un risque temporaire d’inondation ou de nettoyage à haute pression. IP66 suffit pour une exposition à la pluie sans immersion. IP68 avec un indice de profondeur spécifié pour les applications sous-marines continues. Considérez le pire des cas plutôt que les conditions typiques ; les procédures d’entretien (lavage sous pression) dépassent souvent l’exposition environnementale. Pour les applications sous le capot automobile, IP6K9K (résistance au nettoyage à la vapeur) offre une sécurité supplémentaire. Vérifiez que l’ensemble complet, et pas seulement le composant de ventilation, maintient la protection nominale une fois installé.

Quelle est la durée de vie typique des membranes étanches des bouchons d’aération et quand doit-on les remplacer ?

Les membranes ePTFE présentent une durée de vie théorique supérieure à 20 ans dans des environnements inoffensifs. La durée de vie réelle dépend de l'exposition aux produits chimiques, de la fréquence des cycles de température et des contraintes mécaniques. Les environnements chimiques agressifs (acides forts, bases ou oxydants) peuvent dégrader les membranes en 2 à 5 ans. L'exposition aux UV sans stabilisation provoque une scission de la chaîne PTFE. Les indicateurs de remplacement incluent : des dommages visibles à la membrane (déchirures, perforations), une infiltration d'eau pendant les tests, un débit d'air réduit (ralentissement de l'égalisation de la pression > 50 %) ou une déformation physique du boîtier. Fabricant de bouchons d'aération étanches à vis les spécifications doivent inclure des données de tests de vieillissement accéléré (85 °C/85 % RH, 1 000 heures) démontrant une dégradation des performances < 10 %. Établissez des calendriers de remplacement préventif en fonction de la criticité de l'application : 5 ans pour l'automobile, 3 ans pour l'exposition aux produits chimiques.

Quelles quantités minimales de commande s'appliquent pour les bouchons d'aération étanches conçus sur mesure ?

Les produits du catalogue standard nécessitent généralement des MOQ de 1 000 à 5 000 unités. Bouchon d'aération étanche en plastique avec membrane la personnalisation avec impression couleur ou logo augmente le MOQ à 10 000-20 000 unités en raison des coûts d'installation. Les modifications de la géométrie des filetages (pas ou diamètre non standard) nécessitent un outillage dédié avec des MOQ unitaires de 20 000 à 50 000 pour amortir les coûts du moule (15 000 $ à 40 000 $). Le développement de membranes personnalisées (taille de pores spécifique, traitement oléophobe) représente l'investissement le plus élevé avec un minimum de 50 000 à 100 000 unités et des coûts de développement de 50 000 $. Changzhou Baonong New Material Technology Co., Ltd. offre une mise à l'échelle flexible depuis le prototype (100 à 500 unités) jusqu'à la production complète, avec des niveaux de tarification de 10 000, 50 000 et 100 000 volumes annuels. La propriété de l'outillage est transférée au client après une production de 500 000 unités.

Comment les bouchons d'aération imperméables et respirants M12 se comparent-ils aux alternatives collées ?

Bouchon d'aération respirant et étanche M12 Les configurations offrent une rétention mécanique et une facilité d'entretien supérieures par rapport aux supports adhésifs. L'installation filetée atteint une force de rétention de 50 à 100 N contre 20 à 40 N pour les supports adhésifs sensibles à la pression (PSA). Les évents M12 tolèrent les vibrations et les cycles thermiques sans se desserrer ; les liaisons adhésives peuvent se dégrader au-dessus de 85 °C ou avec la migration des plastifiants des matériaux du boîtier. Cependant, les évents adhésifs permettent une installation sur des surfaces à parois minces ou incurvées qui ne conviennent pas aux trous filetés. M12 nécessite une épaisseur de paroi de 10 à 12 mm et un accès aux deux côtés pour l'installation. La comparaison des coûts favorise les adhésifs pour les applications à volume élevé et nécessitant peu de service ; M12 domine l'automobile et l'industrie où la fiabilité est essentielle. Les solutions hybrides (base filetée avec option adhésive) offrent une flexibilité de conception.

Quels tests valident les performances des bouchons de ventilation étanches pour les boîtiers électriques ?

La validation complète comprend une simulation environnementale et des tests de fiabilité à long terme. La vérification de l'indice IP nécessite des tests en laboratoire certifiés : poussière (poudre de talc, concentration de 2 kg/m³, 2 heures) et eau (immersion à la profondeur nominale, 30 minutes minimum). Bouchon de purge d'air étanche pour coffret électrique les applications nécessitent en outre des cycles de chocs thermiques (-40 °C à 85 °C, 100 cycles) pour valider l'intégrité de la fixation de la membrane. Les cycles de pression (différentiel de ± 5 kPa, 10 000 cycles) simulent les variations diurnes de température. Les tests de compatibilité chimique exposent les échantillons à des fluides représentatifs (huiles, solvants, agents de nettoyage) pendant 168 heures à 50 °C, suivis d'un test de fuite. Les tests au brouillard salin (ASTM B117, 96-240 heures) valident la résistance à la corrosion pour les applications marines. Demandez des rapports de test complets comprenant des données statistiques (moyenne, écart type, valeurs minimales) plutôt que des résumés réussite/échec.

Références

• Commission électrotechnique internationale. (2017). CEI 60529 : Degrés de protection fournis par les boîtiers (Code IP) . Genève : CEI.
• Laboratoires des assureurs. (2020). Boîtiers UL 50E pour équipements électriques, considérations environnementales . Northbrook, Illinois : UL.
• Organisation internationale de normalisation. (2018). ISO 20653 : Véhicules routiers – Degrés de protection (code IP) – Protection des équipements électriques contre les corps étrangers, l'eau et les accès . Genève : ISO.
• ASTM International. (2019). ASTM B117-19 Pratique standard pour le fonctionnement des appareils à brouillard salin (brouillard) . West Conshohocken, Pennsylvanie : ASTM.
• Société des ingénieurs automobiles. (2012). SAE J575 : Méthodes et équipements d'essai pour les dispositifs d'éclairage destinés à être utilisés sur des véhicules d'une largeur hors tout inférieure à 2 032 mm . Warrendale, Pennsylvanie : SAE.
• Association des tissus et films chimiques. (2015). Guide technique des membranes ePTFE : propriétés et applications . FCFA.
