Bouchon imperméable et respirant : comment il bloque l’eau, pas l’air

Certaines des pièces les plus importantes des produits scellés du quotidien sont celles que personne ne voit jamais. Un Bouchon imperméable et respirant C'est exactement ce genre de pièce : un petit raccord fileté caché à l'intérieur d'un mur du boîtier, effectuant un travail qui ne devient évident qu'au moment où il tombe en panne. Cet article examine ce qu'est réellement le composant, comment il parvient à être à la fois imperméable et respirant, et pourquoi cette combinaison est bien plus importante qu'il n'y paraît.

Définir le bouchon imper-respirant

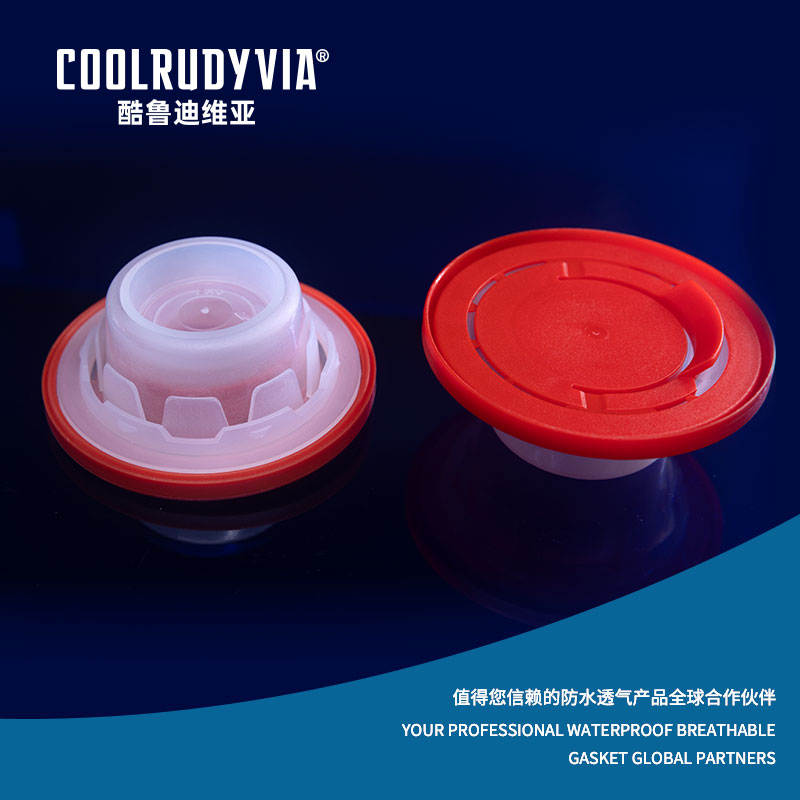

Dans sa forme la plus simple, un bouchon imperméable et respirant est un petit raccord qui se visse dans un trou dans un mur d'enceinte et contient une fine membrane au lieu d'un matériau solide. Cette membrane est conçue de manière à ce que l’air puisse la traverser dans les deux sens, contrairement à l’eau liquide. Le corps en métal ou en polymère du bouchon assure le travail mécanique d'étanchéité contre le boîtier, tandis que la membrane à l'intérieur gère le travail beaucoup plus délicat consistant à laisser passer le gaz et à empêcher le liquide d'entrer.

Les deux propriétés contenues dans son nom décrivent deux comportements physiques différents se produisant dans le même petit espace. « Étanche » décrit ce qui se passe à la surface de la membrane, où la structure des pores et un revêtement hydrophobe empêchent les gouttelettes d'eau de passer, même sous une pression modérée comme une éclaboussure ou une pluie battante. « Respirant » décrit ce qui se passe au niveau moléculaire, où des molécules de gaz individuelles, bien plus petites qu'une gouttelette d'eau, glissent à travers cette même structure de pores avec très peu de résistance.

Assemblée, cette pièce donne à une enceinte scellée quelque chose qu'elle ne peut pas avoir à elle seule : un moyen d'égaliser en permanence la pression de l'air interne et externe, sans jamais ouvrir la voie à l'humidité, à la poussière ou aux insectes pour pénétrer à l'intérieur.

Pourquoi une boîte scellée a besoin de respirer

Ce cycle quotidien de chauffage et de refroidissement est parfois décrit de manière informelle comme une « respiration » dans une enceinte, et cela se produit, que le fabricant l'ait prévu ou non. Un boîtier exposé à la lumière directe du soleil, un compartiment moteur ou simplement la différence entre les températures diurnes et nocturnes en souffriront à plusieurs reprises au cours de sa durée de vie. La fiche n’empêche pas le cycle de se produire ; cela donne simplement à l'enceinte un moyen sûr et dédié de le traverser sans aspirer d'eau.

Comment la membrane gère deux tâches opposées à la fois

Le principe de fonctionnement se résume à une inadéquation d’échelle. L’eau, même sous sa forme de brouillard la plus fine, existe sous forme de gouttelettes énormes par rapport à une seule molécule de gaz. La membrane utilisée dans un bouchon imperméable et respirant typique, le plus souvent en polytétrafluoroéthylène expansé, est fabriquée avec un réseau de pores interconnectés mesurés en fractions de micron.

Ces pores sont suffisamment larges pour que les molécules d’oxygène, d’azote et de vapeur d’eau puissent les traverser sans entrave, mais beaucoup trop étroits pour qu’une gouttelette d’eau liquide puisse s’y faufiler sous une pression normale. En plus de cette barrière de taille physique, la surface de la membrane est généralement traitée pour être hydrophobe, ce qui signifie que l'eau perle et roule plutôt que de se propager et de chercher un passage par capillarité.

Le résultat est un matériau qui se comporte presque comme un videur très fin et unidirectionnel pour l'eau tout en restant complètement ouvert aux gaz. L'air s'y déplace librement dans les deux sens, toute la journée et toute la nuit, tandis que l'eau liquide est rejetée à la surface, quel que soit le côté du bouchon sur lequel elle atterrit.

Caractéristiques des matériaux et de la construction

1. 1
   Matériau de la membrane

   Le polytétrafluoroéthylène expansé est le choix le plus courant car sa structure poreuse peut être fabriquée avec des tolérances serrées et reproductibles et sa surface hydrophobe résiste à des années d'exposition.

2. 2
   Matériau du corps

   L'acier inoxydable, le laiton, le nylon et divers plastiques techniques sont tous utilisés pour le corps fileté, choisis en fonction des exigences de résistance à la corrosion, de poids et de coût du produit fini.

3. 3
   Joint et joint

   Un joint en élastomère, généralement en EPDM, en silicone ou en nitrile, scelle le bouchon contre la paroi du boîtier de sorte que la membrane reste le seul chemin ouvert vers l'intérieur ou l'extérieur du boîtier.

4. 4
   Interface de discussion

   Le bouchon se visse directement dans un trou taraudé adapté à une norme de filetage spécifique, formant une garniture mécanique indépendante et complémentaire de la fonction de la membrane.

5. 5
   Boîtier ou capuchon de protection

   De nombreuses conceptions ajoutent un capuchon extérieur perforé ou un carénage sur la membrane pour la protéger des impacts directs, de l'abrasion ou des débris lourds sans bloquer le flux d'air.

Des spécifications qui comptent vraiment

Deux produits peuvent paraître identiques de l’extérieur et fonctionner très différemment une fois installés, car les spécifications significatives sont presque toutes internes. Le tableau ci-dessous traduit les spécifications généralement trouvées sur une fiche technique en ce qu'elles signifient en termes pratiques.

Spécification	Valeur typique	Ce que cela signifie en pratique
Indice de protection contre la pénétration	IP66 à IP68	Indique dans quelle mesure l'assemblage fini résiste à la poussière et à l'eau, des jets puissants à l'immersion temporaire
Taille des pores de la membrane	0,2 à 3 microns	Les pores plus petits excluent les gouttelettes d'eau plus fines mais peuvent réduire légèrement la vitesse du flux d'air
Débit d'air	Mesuré en litres par minute à une pression donnée	Détermine la rapidité avec laquelle le bouchon peut égaliser la pression après un changement rapide de température
Plage de température de fonctionnement	Environ moins 40 à 100 degrés Celsius	Définit les environnements dans lesquels le bouchon peut être installé sans que le joint ou la membrane ne se dégrade
Type de filetage	Styles métriques, NPT ou à montage sur panneau	Doit correspondre exactement au trou taraudé du boîtier pour une bonne étanchéité

Où ce composant fait tranquillement son travail

A Bouchon imperméable et respirant est facile à négliger précisément parce qu’il est utilisé dans des produits avec lesquels les gens interagissent constamment. Les luminaires extérieurs en dépendent pour survivre à des années de chauffage et de refroidissement quotidiens sans buée ni corrosion interne. Les boîtiers de capteurs automobiles et les ensembles de lampes l'utilisent pour résister aux fortes variations de température d'un compartiment moteur. Les boîtiers de télécommunications montés sur des poteaux ou sur des toits en dépendent pour garder les appareils électroniques sensibles au sec pendant des années de pluie et d'humidité. Même les appareils grand public commercialisés comme entièrement étanches, de certaines caméras extérieures aux haut-parleurs portables, contiennent souvent une version de cette même technologie de membrane réduite à une taille beaucoup plus petite.

Ce qui relie tous ces produits autrement sans rapport, c'est la même exigence sous-jacente : quelque chose à l'intérieur doit rester complètement sec, mais le boîtier qui l'entoure ne peut pas être autorisé à accumuler une pression qui finit par trouver un moyen de compromettre cette sécheresse.

Comment cela se compare-t-il à d'autres façons de traiter le même problème

Approche	Comment il se comporte	Compromis
Bouchon imperméable et respirant	Égalisation passive continue de la pression à travers une membrane microporeuse	Aucune pièce mobile, mais le débit d'air est fixé par la conception de la membrane
Boîtier entièrement scellé, pas de ventilation	Aucune gestion de la pression du tout	Simple et bon marché, mais sujet aux contraintes des joints et à la condensation interne au fil du temps
Soupape de ventilation mécanique	La valve à ressort s'ouvre une fois que la pression dépasse un seuil défini	Gère des variations de pression plus importantes mais introduit une pièce mécanique qui peut s'user ou coller
Évent simple en maille	Tissage ouvert qui bloque uniquement les gros débris et les insectes	N'arrête pas les fines gouttelettes d'eau ou la poussière comme le fait une véritable membrane.
Reniflard déshydratant	Filtre l'air entrant à travers un matériau absorbant l'humidité	Sèche activement l'air entrant mais nécessite un remplacement périodique du déshydratant

La comparaison montre clairement l'intérêt d'un bouchon à membrane, en particulier pour les produits plus petits et scellés. Elle ne nécessite aucun entretien programmé, n’a rien à coller ou à s’user mécaniquement et fonctionne de la même manière dès le premier jour que des années plus tard, à condition que la membrane elle-même ne soit jamais bloquée ou endommagée.

Des idées fausses à corriger

Une brève histoire derrière la technologie

Le matériau de la membrane derrière la plupart des bouchons imperméables et respirants modernes remonte au polytétrafluoroéthylène expansé, développé au début des années 1970 et popularisé pour la première fois grâce aux tissus d'extérieur respirants. Les ingénieurs travaillant sur des boîtiers électroniques et mécaniques scellés ont reconnu plus tard que la même structure de pores empêchant la pluie de pénétrer dans une gaine pouvait empêcher la pluie de pénétrer dans un boîtier tout en laissant l'air emprisonné s'échapper. Au fur et à mesure que l'électronique s'est installée dans des environnements extérieurs, automobiles et industriels de plus en plus exigeants au cours des décennies suivantes, ce matériau emprunté est devenu un composant standard spécialement conçu plutôt qu'une technologie de tissu réutilisée, prenant finalement la forme de bouchon fileté compact utilisé aujourd'hui dans d'innombrables produits scellés.

Les plats à emporter

Un bouchon imperméable et respirant résout un problème facile à ignorer jusqu'à ce qu'il provoque de réels dégâts : le cycle de pression lent que subit chaque enceinte scellée lorsque les températures changent tout au long de la journée. En combinant un corps fileté mécaniquement scellé avec une membrane qui laisse passer le gaz tout en excluant l'eau liquide, il permet à un boîtier de rester véritablement étanche à l'humidité tout en égalisant la pression en continu et automatiquement. Il ne comporte aucune pièce mobile susceptible de s'user, ne nécessite pratiquement aucun entretien dans des conditions normales et prolonge silencieusement la durée de vie de tout ce qu'il protège.

Questions fréquemment posées

Qu’est-ce qui rend un plug à la fois imperméable et respirant ?

Sa membrane interne possède des pores suffisamment petits pour bloquer les gouttelettes d’eau liquide tout en restant suffisamment larges pour que les molécules de gaz individuelles puissent passer librement dans les deux sens.

Le bouchon laisse-t-il s'échapper l'eau si elle pénètre à l'intérieur du boîtier ?

Non; il est conçu pour empêcher l'eau de pénétrer, et non pour évacuer l'eau qui s'est déjà accumulée à l'intérieur, de sorte que l'eau stagnante à l'intérieur d'un boîtier indique généralement un problème d'étanchéité distinct.

En quoi est-ce différent d’un simple évent en maille ?

Un évent en maille bloque les insectes et les gros débris, mais possède des ouvertures beaucoup trop grandes pour arrêter les fines gouttelettes d'eau, tandis qu'une véritable membrane respirante bloque l'eau liquide à une échelle microscopique.

Quel indice de protection ce type de fiche peut-il atteindre ?

Les assemblages finis atteignent généralement IP66, IP67 ou IP68 en fonction de la membrane spécifique, du matériau du joint et de la qualité de l'installation.

La membrane s'use ou doit-elle être remplacée ?

Dans des conditions normales, il ne comporte aucune pièce mobile et ne s'use pas, bien qu'une forte accumulation de peinture, de graisse ou de poussière dense puisse obstruer ses pores et réduire ses performances au fil du temps.

Ce type de prise peut-il gérer aussi bien les environnements chauds que froids ?

Oui; Les plages de fonctionnement typiques s'étendent d'environ moins 40 à 100 degrés Celsius, couvrant tout, des hivers froids en extérieur aux conditions chaudes du compartiment moteur.

Un bouchon respirant est-il la même chose qu'une valve de reniflard mécanique ?

Non; une valve de reniflard utilise un mécanisme à ressort qui s'ouvre une fois que la pression franchit un seuil défini, tandis qu'un bouchon respirant utilise une membrane passive qui permet un flux d'air continu et progressif sans rien mécanique à déplacer.
