Comment une prise respirante protège-t-elle vos appareils électroniques critiques ?

Dans leur quête incessante de miniaturisation et de durabilité, les systèmes électroniques et mécaniques modernes sont confrontés à un paradoxe physique fondamental : ils nécessitent un boîtier robuste et étanche pour se protéger de l'eau, de la poussière et des contaminants, mais ce même joint peut piéger des différentiels de pression dommageables et de la vapeur d'humidité. Cet environnement interne, s'il n'est pas géré, entraîne une cascade de défaillances : formation de condensation sur les PCB, joints déformés sous la contrainte du vide, joints suintants lors des changements d'altitude et défaillance des évents de batterie. La solution à ce défi technique n'est pas un compromis sur l'étanchéité mais une amélioration grâce à la micro-ventilation. Un Bouchon respirant longue durée est un composant conçu avec précision qui agit comme une barrière sélective, utilisant la science avancée des membranes pour permettre le passage lent de l'air pour l'égalisation de la pression tout en présentant une barrière imperméable à l'eau liquide et aux particules solides. Pour les ingénieurs de conception, les chefs de produit et les spécialistes des achats des secteurs de l’automobile, de l’électronique grand public, de l’IoT industriel et de l’énergie, comprendre les spécifications et l’application de ces composants est crucial pour la fiabilité des produits. Cet article propose une analyse technique approfondie des principes de fonctionnement, de la science des matériaux et des considérations spécifiques aux applications des bouchons respirants, à partir d'un simple bouchon à membrane imperméable et respirante à un complexe bouchon d'aération respirant haute température conçu pour une utilisation automobile sous le capot. La maîtrise de ce composant garantit que votre boîtier respire facilement, maintient l'équilibre interne et empêche la pénétration de l'environnement tout au long de la durée de vie prévue du produit.

1. Technologie de base : la science de la perméabilité sélective

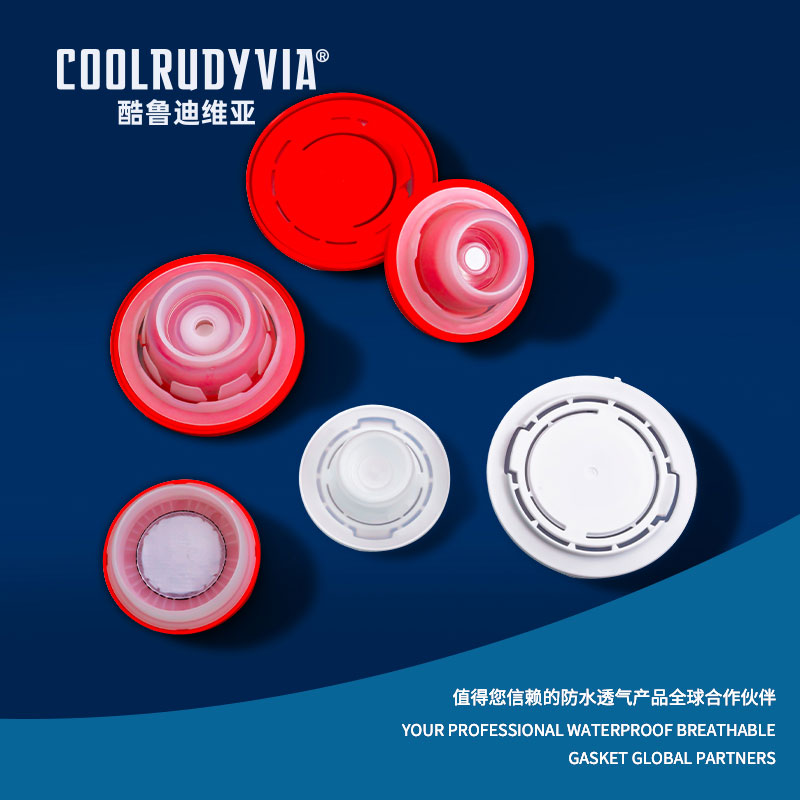

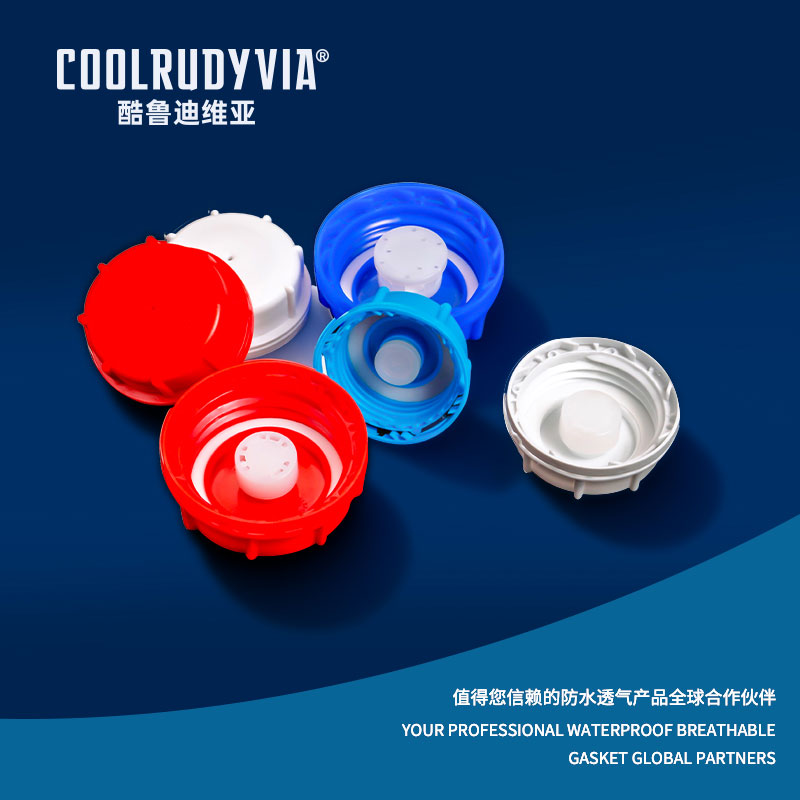

Au cœur de chaque bouchon respirant fiable se trouve une membrane microporeuse, le plus souvent fabriquée à partir de polytétrafluoroéthylène expansé (ePTFE). La structure unique de ce matériau est le résultat d'un processus d'expansion contrôlé qui crée une matrice de pores microscopiques interconnectés. Ces pores sont plusieurs fois plus petits qu’une gouttelette d’eau (généralement environ 0,2 à 10 microns) mais plus grands que les molécules de gaz. Cette disparité de taille est à la base de sa fonction : la tension superficielle empêche l’eau liquide de pénétrer dans les pores, tandis que les molécules d’air passent librement par diffusion, permettant aux pressions internes et externes de s’égaliser. Cet échange passif empêche le développement d'un vide pendant le refroidissement ou d'une pression positive pendant le chauffage, conditions pouvant entraîner une défaillance du joint, une buée sur les lentilles ou une difficulté à ouvrir les panneaux d'accès. Un vrai Bouchon respirant longue durée est bien plus qu'une simple membrane ; il s'agit d'un assemblage complet dans lequel la membrane est collée de manière permanente, souvent par laminage thermique ou des adhésifs spécialisés, dans un boîtier robuste fabriqué à partir de matériaux comme le silicone, le polyuréthane thermoplastique (TPU) ou les plastiques techniques. Ce boîtier fournit l'interface mécanique pour l'installation (encliquetable, filetée ou adhésive) et protège la membrane fragile de l'abrasion et des dommages mécaniques. Les performances sont quantifiées par deux mesures clés : la pression d'entrée d'eau (WEP), la pression hydrostatique à laquelle l'eau pénètre dans la membrane (en corrélation directe avec les indices IPX) et le débit d'air, mesuré en litres par minute à un différentiel de pression spécifique, qui détermine la vitesse d'égalisation de la pression.

• Supériorité matérielle de l'ePTFE : Au-delà de sa structure microporeuse, l'ePTFE est chimiquement inerte, résistant aux UV et fonctionne sur une large plage de températures (-200°C à 260°C), ce qui le rend idéal pour les applications les plus exigeantes où un bouchon d'aération respirant haute température est requis.
• Le rôle de l’hydrophobie : La nature hydrofuge (hydrophobe) inhérente de l'ePTFE est améliorée grâce à des traitements exclusifs, garantissant que l'eau perle et roule sur la surface plutôt que de mouiller et de bloquer potentiellement les pores.
• Validation des performances : Des fabricants réputés valident les performances des fiches grâce à des tests rigoureux conformes aux normes internationales, tels que les tests d'entrée du code IP (IEC 60529) pour l'étanchéité et les tests de chute de pression pour le débit d'air, garantissant ainsi la fiabilité des spécifications de la fiche technique.

2. Solutions spécifiques aux applications : adapter la prise au défi

Le principe universel de l’égalisation des pressions répond à divers défis du monde réel, chacun exigeant une approche sur mesure. Dans le domaine de l'électrification et de l'énergie portable, un bouchon respirant en silicone pour boîtier de batterie n'est pas négociable. Les cellules de batterie, en particulier au lithium-ion, subissent une légère génération de gaz en fonctionnement normal et une dilatation thermique importante. Un boîtier scellé risque de se gonfler ou de se rompre, tandis qu'un évent ouvert permet la pénétration d'électrolytes corrosifs et d'humidité. Un bouchon respirant évacue ces gaz en toute sécurité et égalise la pression du cycle thermique tout en maintenant une étanchéité contre les pulvérisations routières, la poussière et l'humidité. Le boîtier en silicone offre une excellente compression d'étanchéité environnementale et une excellente résistance à l'ozone et à la température. Dans le secteur automobile, la prolifération des unités de commande électroniques (ECU), des capteurs et de l'éclairage LED exige une protection robuste dans un environnement difficile. Un bouchon de reniflard de connecteur électrique automobile est souvent intégré directement dans les boîtiers de connecteurs. Il empêche la condensation à l'intérieur du connecteur qui pourrait entraîner la corrosion des broches et une panne électrique, particulièrement critique pour les systèmes de sécurité tels que les contrôleurs ABS ou airbag. Pour les applications proches du moteur ou de l'échappement, telles que les capteurs de transmission ou les actionneurs de turbocompresseur, en spécifiant un bouchon d'aération respirant haute température avec une membrane et un boîtier conçus pour une exposition continue au-dessus de 150°C est essentiel pour éviter la dégradation du matériau. Dans l’électronique grand public et industrielle, il est essentiel d’obtenir un indice de protection élevé sans créer de récipient sous pression. Intégrer un Prise respirante classée IP67 pour l'électronique permet à des appareils tels que des caméras de sécurité extérieures, des unités GPS portables ou des capteurs sous-marins d'égaliser la pression lors des changements d'altitude ou des variations de température tout en survivant en toute confiance à la pluie, aux tempêtes de poussière ou à une immersion temporaire, améliorant ainsi considérablement la fiabilité sur le terrain et réduisant les retours sous garantie.

• Intégration de la conception du boîtier de batterie : Le bouchon doit être positionné au point le plus élevé de l'enceinte pour évacuer efficacement les gaz et doit être protégé des jets d'eau directs ou des éclaboussures de contaminants par un déflecteur interne ou une conception protégée.
• Audits de compatibilité chimique : Pour les applications automobiles ou industrielles, vérifiez que le matériau du boîtier de bougie (par exemple, une qualité spécifique de silicone ou de TPU) est résistant aux fluides tels que l'huile moteur, le liquide de frein, le liquide de refroidissement et les solvants de nettoyage courants.
• Calculs de dimensionnement et de débit : Pour les enceintes de grande taille ou celles ayant des cycles thermiques rapides, plusieurs bouchons ou un bouchon avec un débit d'air plus élevé peuvent être nécessaires. Un simple calcul basé sur le volume de l’enceinte et la différence de pression interne-externe maximale attendue peut guider la sélection.

3. Sélection, validation et garantie des performances à long terme

Spécifier un bouchon respirant est un exercice d’atténuation proactive des risques. Le processus commence par la création d’un profil environnemental et opérationnel complet pour le produit final. Ce profil définit l'indice de protection (IP) requis, la plage de cycles de température attendue, les expositions chimiques potentielles, la durée de vie requise et le taux de changement de pression interne (par exemple, dus aux changements d'altitude des drones ou aux charges thermiques de l'éclairage extérieur). Grâce à ce profil, les ingénieurs peuvent interpréter de manière critique les fiches techniques des fabricants, en recherchant des données de performances validées dans des conditions adaptées, et pas seulement des valeurs nominales. Une prétention d'être un Bouchon respirant longue durée doit être étayé par des données de tests de durée de vie accélérés, tels qu'une exposition prolongée aux cycles température-humidité, des tests de météorologie UV et de résistance au brouillard salin. L’un des modes de défaillance les plus courants n’est pas une rupture soudaine mais une dégradation progressive : le colmatage des pores. Dans les environnements contenant des aérosols huileux, des poussières fines ou des fibres en suspension dans l'air, les contaminants peuvent obstruer les micropores de la membrane. Bien que l'ePTFE soit oléophobe (repoussant l'huile), les traitements oléophobes spécialisés fournissent une couche de défense supplémentaire. Les stratégies de conception pour atténuer le colmatage incluent le positionnement du bouchon dans un endroit abrité, l'utilisation d'une surcouche de filtre à particules ou la spécification d'un modèle avec une couche de membrane externe sacrificielle. L'intégrité mécanique est tout aussi vitale ; le bouchon doit résister aux contraintes d'installation, aux vibrations et aux impacts potentiels sans que la membrane ne se délamine de son boîtier ou que le boîtier ne se fissure.

• Demander des données d'analyse des échecs : Un fabricant crédible disposera de données sur le temps moyen jusqu'à défaillance (MTTF) dans des conditions de contrainte spécifiques et pourra vous fournir des indications sur la durée de vie attendue dans votre environnement d'application.
• Prototype et test en contexte : Ne finalisez jamais une spécification de fiche basée uniquement sur des fiches techniques. Installez des prototypes de fiches dans des boîtiers réels ou fictifs et soumettez-les à une version condensée du programme d'évaluation des contraintes environnementales (ESS) de votre produit.
• Envisagez l'installation et le scellement : La qualité du bouchon dépend de son étanchéité au boîtier hôte. Assurez-vous que le style de montage choisi (par exemple, joint torique pour bouchons filetés, compression pour encliquetage) est compatible avec le matériau de votre boîtier et fournit une étanchéité fiable selon l'indice IP requis.

FAQ

Comment fonctionne un bouchon respirant sans laisser entrer l’eau ?

Il utilise une membrane microporeuse, généralement constituée de PTFE expansé (ePTFE). Cette membrane contient des milliards de pores microscopiques qui sont plus gros que les molécules de gaz (permettant le passage de l'air pour égaliser la pression) mais plus petits que les gouttelettes d'eau liquide. La tension superficielle élevée de l’eau l’empêche de mouiller et de pénétrer ces minuscules pores. Ce principe, associé aux traitements hydrophobes sur la membrane, crée une barrière unidirectionnelle efficace : l'air circule, l'eau est bloquée, ce qui en fait un véritable bouchon à membrane imperméable et respirante .

Quelle est la différence entre IP67 et IP68 pour une fiche respirante ?

L'indice IP (Ingress Protection) fait référence au niveau de protection atteint par l'ensemble du boîtier, et non à la fiche elle-même. Cependant, la fiche est un composant essentiel permettant ces évaluations. Un Prise respirante classée IP67 pour l'électronique est conçu et testé pour aider un boîtier à atteindre « 6 » (protection complète contre la pénétration de poussière) et « 7 » (protection contre une immersion temporaire dans l'eau entre 15 cm et 1 m pendant 30 minutes). IP68 est pour une immersion continue dans des conditions spécifiées par le fabricant (souvent à une profondeur supérieure à 1 m pendant des périodes plus longues). Une prise permettant l'indice IP68 aurait une pression d'entrée d'eau (WEP) nettement plus élevée.

Un bouchon respirant peut-il être utilisé dans un environnement stérilisé ou en salle blanche ?

Oui, mais des variantes de produits spécifiques doivent être sélectionnées. Pour les méthodes de stérilisation telles que l'oxyde d'éthylène (EtO) ou le rayonnement gamma, les matériaux du bouchon (membrane et boîtier) doivent être validés pour résister au processus sans dégradation ni perte de performances. Pour les applications en salle blanche ou pharmaceutiques, les bouchons doivent être fabriqués dans un environnement contrôlé et peuvent nécessiter des certifications supplémentaires (par exemple, USP Classe VI pour la biocompatibilité) pour garantir qu'ils n'introduisent pas de contaminants ou de dégagements de gaz.

Comment calculer le débit d'air ou le nombre de bouchons requis pour mon abri ?

Un calcul de base implique la loi des gaz parfaits (PV=nRT). Vous devez déterminer la différence de pression maximale (ΔP) que votre enceinte doit égaliser et le temps (t) pendant lequel cela doit se produire. La formule du débit d'air volumétrique requis (Q) est une dérivée : Q = (V ΔP) / (t P _{un guichet automatique} ), où V est le volume du boîtier. Sélectionnez une prise dont le débit d'air (à partir de sa fiche technique à votre ΔP spécifique) atteint ou dépasse ce Q calculé. Pour un ΔP élevé ou une égalisation rapide, plusieurs prises en parallèle ajoutent leurs débits d'air.

Que se passe-t-il si un bouchon respirant est sale ou bouché ?

Le colmatage est un mode de défaillance principal. Si les pores de la membrane sont obstrués par de la saleté, de l'huile ou d'autres contaminants, son débit d'air tombe presque à zéro. Le bouchon devient effectivement un joint solide, entraînant les problèmes mêmes qu’il était censé éviter : accumulation de pression, blocage par le vide et condensation potentielle. Pour éviter cela, sélectionnez des bouchons avec des traitements oléophobes (repoussant l'huile) pour les environnements sales, concevez des carénages ou des déflecteurs de protection pour protéger le bouchon des flux directs de contaminants et considérez-les comme un élément réparable dans les programmes de maintenance pour les applications extrêmes.
