Bouchon d'aération en ePTFE pour automobile | Guide de fonction et de sélection

Le PTFE, ou polytétrafluoroéthylène, est un fluoropolymère synthétique connu pour sa résistance chimique et son faible frottement. Dans sa forme solide standard, le PTFE n’est pas respirant et fonctionne principalement comme matériau d’étanchéité ou isolant. L'ePTFE, ou PTFE expansé, est produit par un processus d'étirement qui crée une structure microporeuse. Cette structure donne aux membranes ePTFE la capacité de laisser passer l'air et la vapeur d'eau tout en bloquant physiquement les gouttelettes d'eau liquide et les particules de poussière, une norme de propriété que le PTFE n'a pas.

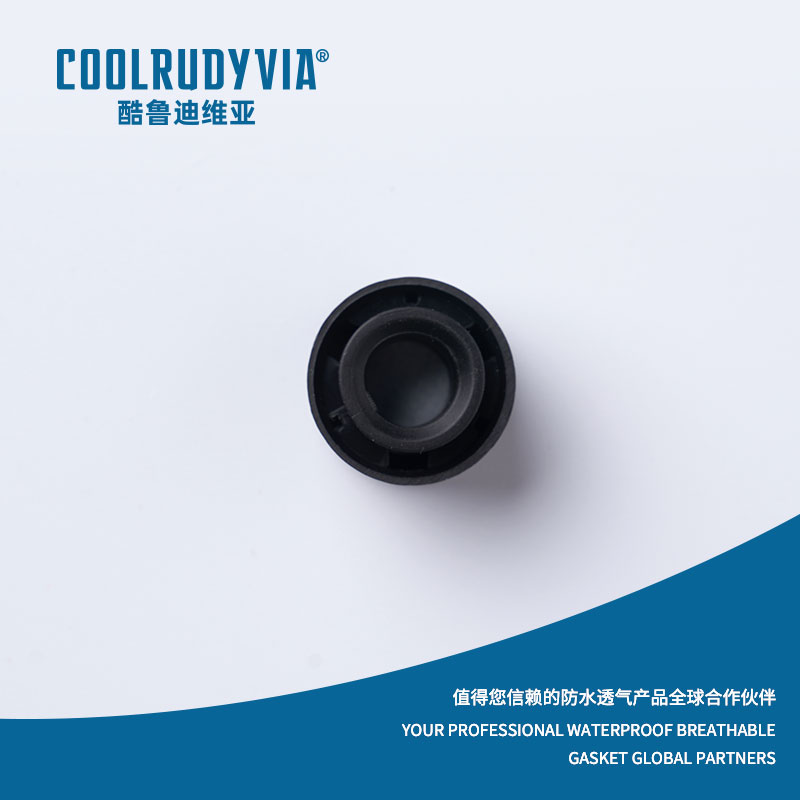

Le bouchon d'aération est généralement construit avec un boîtier, souvent moulé à partir de plastique technique, qui maintient une membrane ePTFE à travers un canal d'air interne. À mesure que les changements de température provoquent la dilatation ou la contraction de l'air à l'intérieur d'un boîtier scellé, la membrane permet à cet air de circuler librement vers l'intérieur et l'extérieur, égalisant ainsi la pression interne et externe. Dans le même temps, la structure microporeuse de la membrane empêche l'eau liquide, la poussière et d'autres contaminants de pénétrer, car la taille des pores est plus petite qu'une gouttelette d'eau mais suffisamment grande pour que les molécules d'air et la vapeur d'eau puissent passer à travers.

Cette double fonction réduit le risque de défaillance des joints causée par les différences de pression et aide à prévenir l'accumulation d'humidité à l'intérieur des boîtiers, cause fréquente de buée interne, de corrosion ou de défauts électriques dans les composants automobiles.

La sélection d'un bouchon de ventilation approprié nécessite une attention particulière à plusieurs paramètres techniques qui déterminent ses performances dans des conditions de fonctionnement réelles.

Les bouchons d'aération utilisant des membranes ePTFE sont utilisés sur une gamme de composants automobiles scellés, notamment :

• Ensembles de phares et de feux arrière exposés à des cycles de température
• Unités de commande électroniques nécessitant une protection contre la poussière et l'humidité
• Boîtiers de capteurs montés à l'extérieur ou sous la carrosserie
• Packs de batteries et boîtiers de système de gestion de batterie
• Boîtiers de connecteurs et boîtes de jonction

Dans chaque cas, l'objectif est le même : permettre à la pression interne de s'égaliser avec celle de l'environnement sans permettre la pénétration de liquide qui pourrait endommager les circuits internes ou les surfaces optiques.

Certains boîtiers reposent sur des évents en labyrinthe, des trous d'évacuation ouverts ou des filtres en mousse au lieu d'un bouchon à membrane. Ces alternatives peuvent permettre la circulation de l'air mais offrent généralement une protection plus faible contre la pénétration de l'eau, en particulier lors de lavages sous pression ou de fortes pluies. Un bien sélectionné Bouchon d'aération en ePTFE pour automobile le boîtier fournit généralement une barrière plus cohérente contre l'eau liquide tout en supportant le flux d'air nécessaire à l'égalisation de la pression, ce qui en fait une option privilégiée pour les boîtiers dotés de composants internes sensibles.

Avant l'installation, plusieurs facteurs doivent être examinés pour confirmer la compatibilité avec le boîtier et l'application :

• Confirmez que le diamètre du trou de montage et les spécifications du filetage correspondent à la conception du bouchon
• Vérifier l'indice de protection requis pour l'environnement d'application
• Vérifiez la plage de température de fonctionnement par rapport aux conditions prévues sous le capot ou à l'extérieur.
• Confirmer la compatibilité chimique entre le matériau du boîtier et le matériau du bouchon d'aération
• Examiner le débit d'air requis par rapport au volume d'air interne du boîtier

1. Nettoyez le trou de montage et la surface environnante pour éliminer les débris, l'huile ou les résidus.
2. Inspectez le diamètre du trou du boîtier pour confirmer qu’il correspond aux spécifications du bouchon.
3. Alignez le bouchon d'aération avec le trou de montage, en gardant la surface de la membrane dégagée.
4. Appuyez ou vissez le bouchon en place en fonction du type de montage, en appliquant une pression uniforme.
5. Confirmez que le bouchon affleure et forme un joint complet autour du point de montage.
6. Effectuer un test visuel et, le cas échéant, un test de pression ou de fuite pour confirmer la bonne étanchéité.

Les bouchons de ventilation nécessitent généralement un entretien minimal, mais une inspection périodique garantit des performances à long terme :

• Vérifiez les dommages physiques, les fissures ou la décoloration du boîtier
• Inspectez la surface de la membrane pour détecter toute contamination visible telle qu'un film d'huile ou une accumulation de saleté.
• Confirmez que la fiche reste bien en place après une exposition à des vibrations ou un lavage.
• Évitez les jets d’eau directs à haute pression dirigés vers la membrane pendant le nettoyage
• Remplacez le bouchon si le débit d'air semble restreint ou si le boîtier présente une buée interne persistante.

Plusieurs conditions environnementales peuvent influencer la performance d’un bouchon de ventilation au fil du temps :

L'humidité à l'intérieur d'un boîtier de lampe indique généralement un joint compromis, un bouchon de ventilation endommagé ou une condensation dépassant la capacité de ventilation. Si de l'eau est présente, le boîtier doit être inspecté pour identifier le point d'entrée, qui peut être une lentille fissurée, un joint usé ou un bouchon d'aération dégradé. Le boîtier doit être séché, idéalement avec la lampe retirée et laissé dans un endroit sec et aéré, avant de vérifier si le bouchon d'aération est intact et correctement mis en place. Si la membrane présente des dommages ou si le boîtier continue de recueillir de l'humidité après le séchage, le bouchon d'aération doit être remplacé pour rétablir une égalisation de pression et une résistance à l'humidité appropriées.

• Sélection d'un bouchon de ventilation basée uniquement sur le prix sans confirmer l'indice de protection contre la pénétration
• Ne pas tenir compte de la compatibilité chimique entre le boîtier de la membrane et les produits de nettoyage
• Installation du bouchon avec la surface de la membrane face à une zone obstruée ou couverte
• En supposant que tous les bouchons d'aération offrent des débits d'air égaux, quelle que soit la spécification de la membrane
• Négliger l’inspection périodique jusqu’à ce que des dommages dus à l’humidité se soient déjà produits

Alors que le contenu électronique automobile continue d'augmenter, en particulier avec les systèmes d'aide à la conduite à forte densité de capteurs et les boîtiers de batterie dans les véhicules électriques, la demande en matière d'égalisation de pression fiable et de protection contre l'humidité continue de croître. Les conceptions de boîtiers tendent vers des exigences de protection plus élevées, des empreintes de montage plus petites et des matériaux compatibles avec une gamme plus large de fluides automobiles. La technologie des membranes évolue également pour offrir des débits d'air plus élevés dans des conceptions compactes, permettant une égalisation plus rapide de la pression sans compromettre la résistance à l'eau.

Un Bouchon d'aération en ePTFE pour automobile L'enceinte remplit une fonction spécifique mais importante : égaliser la pression interne tout en bloquant l'eau liquide et la poussière. Comprendre la différence entre le PTFE et l'ePTFE, examiner les spécifications clés et suivre des pratiques d'installation et de maintenance appropriées contribuent tous à des performances fiables à long terme dans les boîtiers d'éclairage, électroniques et de capteurs.
